WIN POWER

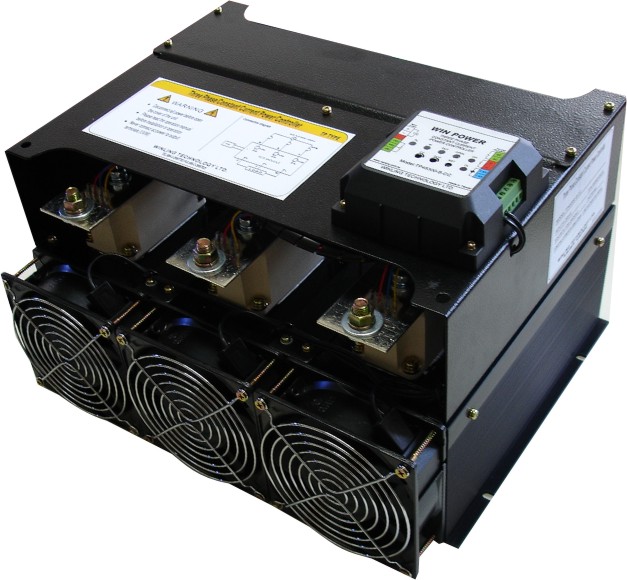

Three Phase SCR Power Controller

3Ø 三相相位控制S.C.R功率控制器




TP系列 200 ~ 600A

本機型適用電阻性.電感性負載







產品特點



corner 全新Digital晶片控制 corner

. 使用Digital晶片使控制精確

. 使用Digital晶片能有效的抗外部干擾源

. 燈管負載絕不閃爍

. 可靠度大

corner corner



corner 獨具Soft Start(緩啟動)功能 corner

. Soft Start(緩啟動)功能可避免大電流啟動

. 可避免因主電源及輸入信號異常所引起的損壞

. 出廠設定Soft Start(緩啟動)約8.4秒

. Soft Start(緩啟動)秒數可依客戶需求而變更

corner corner



corner 內含電子式溫度偵測器 corner

. 內含電子式自動溫度偵測器作為散熱器超溫保護

. 精確偵測散熱器溫度,溫度超過85℃時自動切斷輸出,溫度回復自動正常

     運作,保護SCR壽命

. 超溫時具指示燈指示告知

corner corner



corner SCR模組及控制系統采全密閉式設計 corner

. 不沾附任何灰塵

. 可靠度及安全性百分之百

. 耐高溫

corner corner



corner LED功能狀態顯示 corner

遇故障一目了然,迅速排除

具有電源指示燈.輸入信號指示燈.輸出指示燈.開路指示燈.超溫指示燈等
corner corner



corner 具有高速保險絲裝置 corner

可防止短路電流(di/dt)SCR的損害

. 負載短路或過電流時可快速保護SCR不被擊穿故障


corner corner



corner 具冷卻風扇控制 corner

.冷卻風扇全自動控制

自動啟動冷卻本體,溫度高於60℃時風扇ON,低於50℃時OFF

可避免風扇長時間運轉,延長風扇壽命

可減少灰塵吸附於風扇及本體

corner corner



corner 主電源與輔助電源無相序關係 corner

開機無先後順序關係

使用方便性特佳

50/60HZ自動辦別

輔助電源100-240VAC均可

corner corner



corner 具三相電源欠相保護功能 corner

.本控制器具三相欠相自動停止輸出,並亮燈指示

. 本控制器具保險絲斷線自動停止輸出,並亮燈指示

corner corner



corner 適用範圍 corner

烘乾機械.塑膠押出機械.食品機械.粉末冶金.電線電纜機械.UV.IR乾燥機.高溫陶瓷窯爐.金屬熱處理.塑膠皮革貼合.纖維染色加溫設備.物理化學儀器.電力型電壓輸出調整設備.變壓器一次側控制.燈光控制系統等工業應用

corner corner



控制方式:相位控制方式 (Phase-Angle Power Control )

90%

50%

10%

相位控制波形

Caculation : output power = √3*voltage*current

計算方式: 輸出電力=√3*電壓*電流

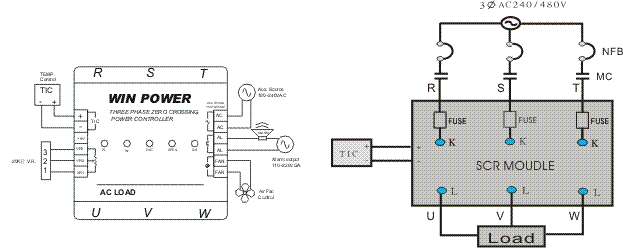

配線方式

應用及相關技術

安培數之計算

3Ø →  P (發熱功率) =  × I ×  V    I = P ÷  ×  V( 電壓)    A (電流)= W (瓦特)÷  ×  V( 電壓)
             ( =1.732)
1
ØP (發熱功率) = I ×  V(電壓)   I =P ÷ V(電壓)   A (電流) = W(瓦特) ÷ V(電壓)

電流規格之選用


發熱體額定電壓與主電源相同時--- 額定電流= 發熱體額定電流 1.15以上


發熱體額定電壓與主電源不同時---額定電流= SCR電流限制後之流通電流主電源電壓  發熱體額定電壓  1.15以上


註: 1.15安全係數,隨著週圍環境溫度,散熱條件有所差異

規格表

機            型

TP24200 TP48200 TP24300 TP48300 TP24400 TP48400 TP24600 TP48600

額定負載電流

200A

300A 400A 600A

額定負載電壓

100-250VAC 340-480VAC 100-250VAC 340-480VAC 100-250VAC 340-480VAC 100-250VAC 340-480VAC

尺寸(LxWxH)mm

290X380X205 290X380X225 305X385X246 305X385X246

重量(Kg)

10 11.5 13 13

附件:外部VR調整器及快速保險絲*3
